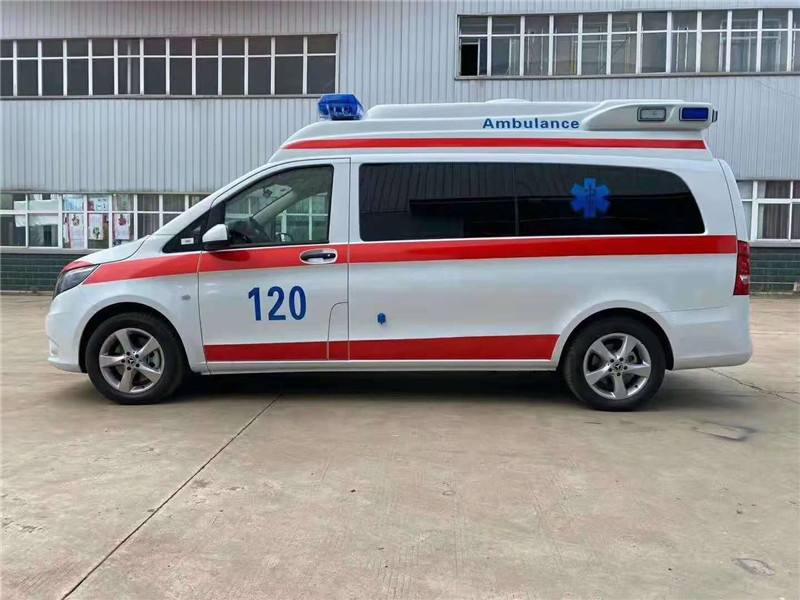

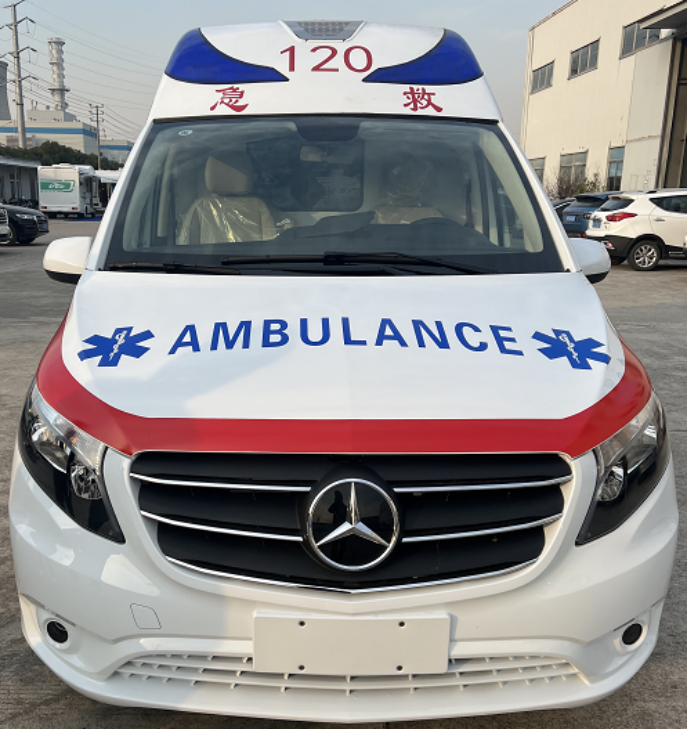

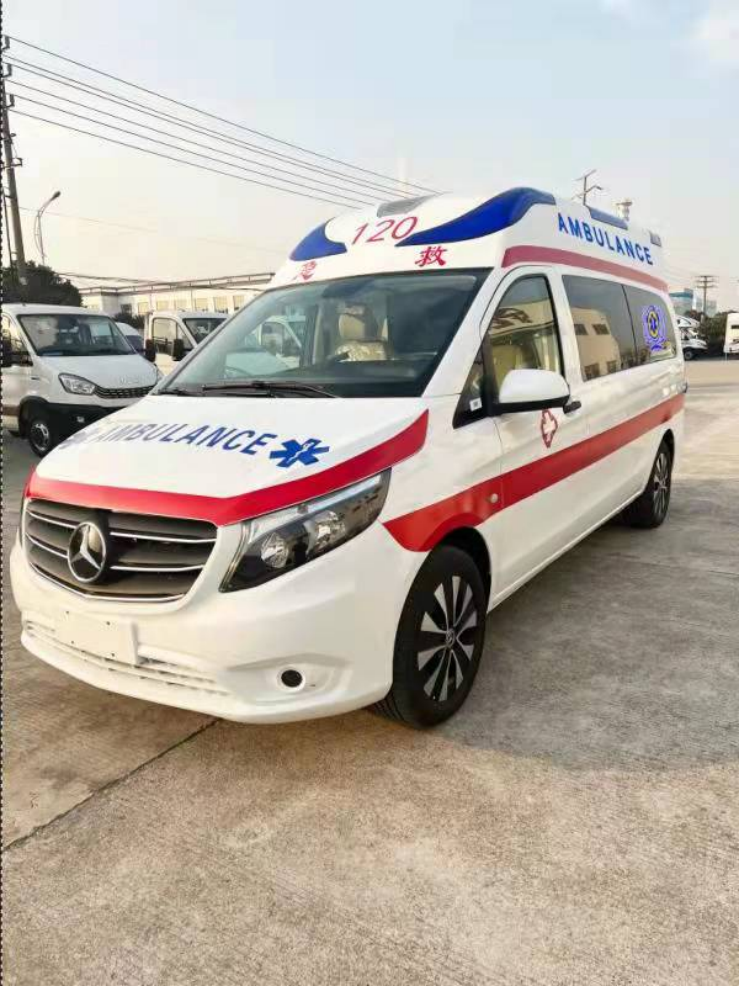

車輛介紹

2

外形尺寸

長5370 寬1928 高2280

2.1

醫療艙尺寸

長2640 寬1670 高1700

2.1.1

軸距

3400

2.1.2

最大功率

（kw/rpm）

155/6000

2.1.3

最大扭矩

（N.m/rpm）

350/4000

2.1.4

安置及驅動方式

前置后驅

2.1.5

變速器

9速自動變速箱

2.1.6

最大總量

（Kg）

3100

2.1.7

發動機型號

274920

2.1.8

發動機排量

（L）

1991c.c

2.1.9

燃油種類

汽油

2.2.1

油耗

（L/100Km）

油耗8.6

2.2.2

發動機型式

渦輪增壓

2.2.3

排放標準

GB18352.6-2016國VI

2.2.4

制動形式

ABS+EBD四輪碟剎

2.2.5

輪胎

235/55R17

2.2.6

輪圈

17

2.3

乘員數

5-7人

2.3.1

懸掛系統

前麥弗遜式獨立/后半拖拉曳臂式非獨立

2.3.2

空調系統

冷暖空調，前后雙空調/雙恒溫，獨立控制。

2.3.3

制熱要求

在環境溫度-20攝氏度時，啟動加熱系統在15分鐘內使車內溫

度至少達到16攝氏度以上。

2.3.4

制冷要求

在環境溫度40攝氏度時，使車內溫度至少低于環境溫度7攝氏

度以上。

2.3.5

水溫

在高溫環境中（自然溫度60攝氏度）和駐車狀態下發動機連續

工作時，其水溫在95攝氏以下。

2.3.6

安全氣囊

主副駕駛座均配備安全氣囊，雙氣囊

2.3.7

轉向系統

液壓助力轉向，方向盤角度可調

2.4

其他

左右電動車窗，遙控鑰匙2把，中控鎖，電動后視鏡，前后霧燈，DVD導航一體機，AM/FM收放機，數字鐘，公制速度儀

2.4.1

中移門窗戶

醫療艙右側，側拉門上為可移動式玻璃窗，玻璃窗移動幅度根據使用需要多檔可調，每檔帶限位鎖緊裝置。

二、救護車改裝配置要求

2.5

外觀

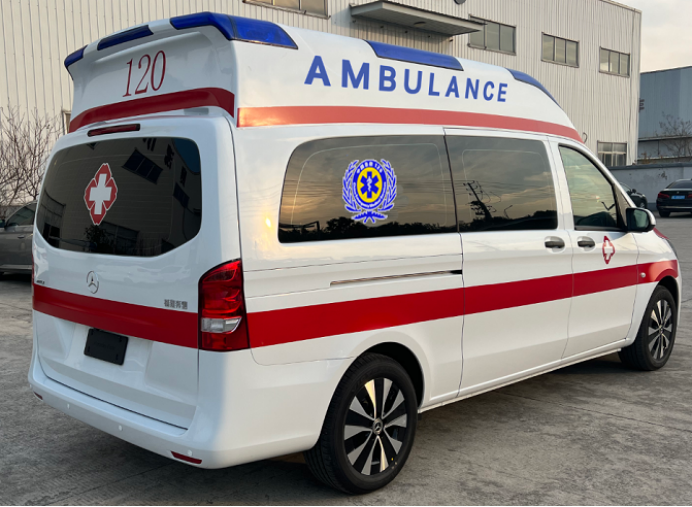

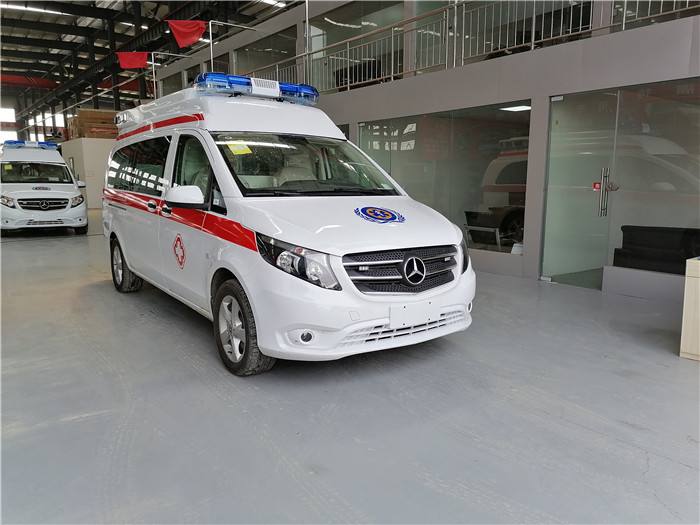

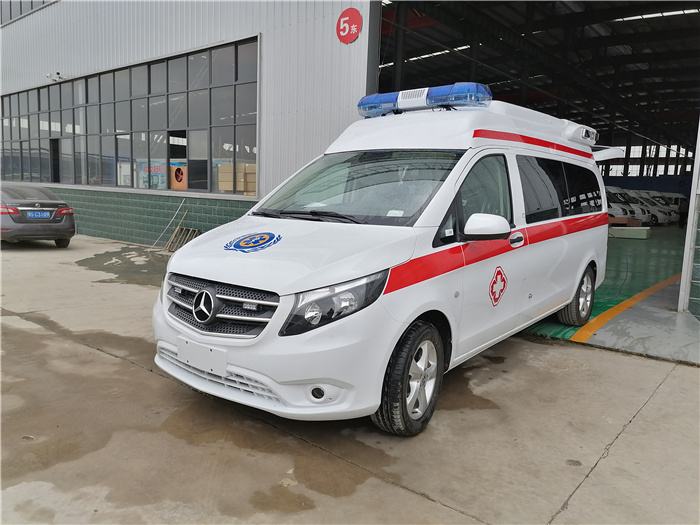

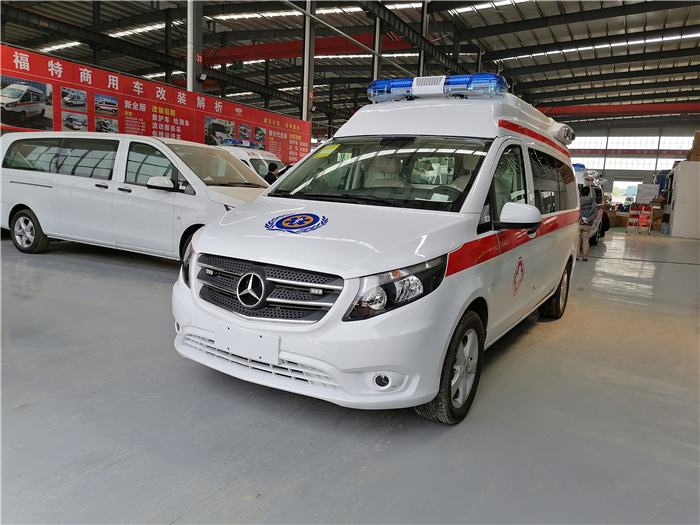

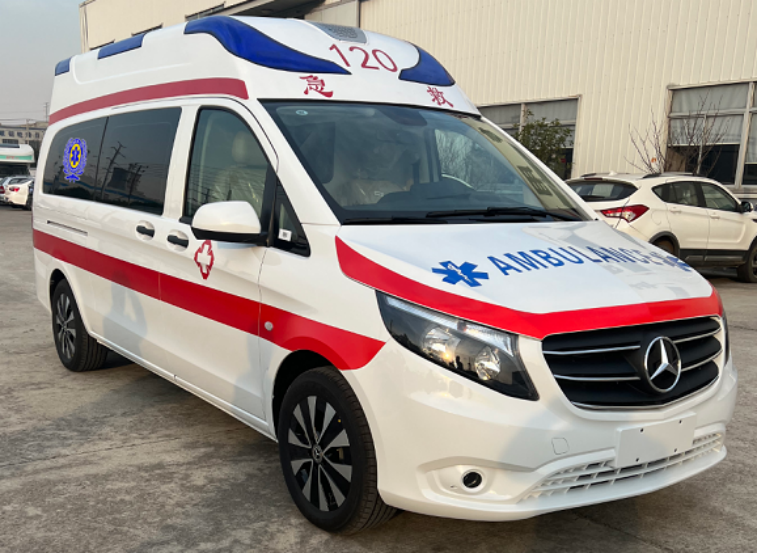

救護車車身外表顏色為白色，紅色噴涂，具體按照當?shù)?/span>救護車外觀統一標識執行。

2.6

警示系統

由駕駛室控制。

2.6.1

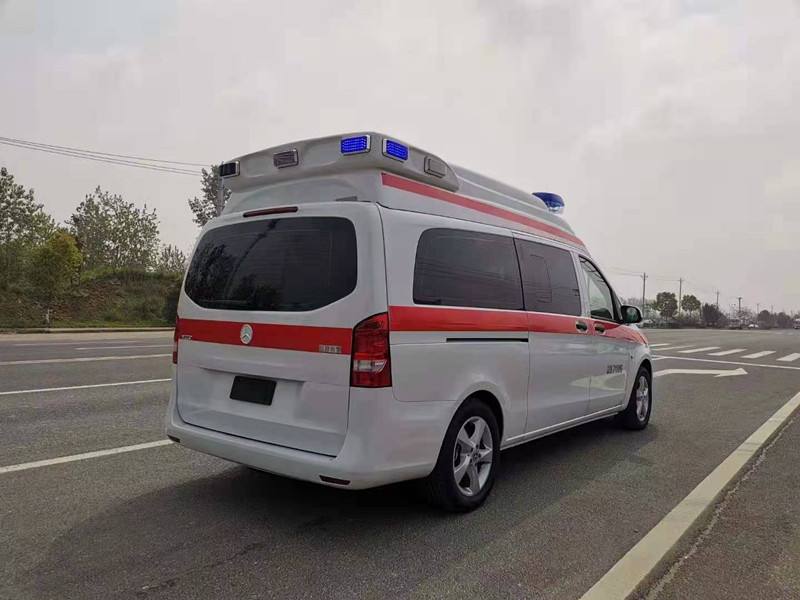

LED警燈

左右為LED異形警燈，中間部位為警報喇叭，后尾翼為擾流設計，燈罩分為左、右、中三段，顏色為藍色，根據外頂中部設計為藍色異形燈，使用注塑成型厚薄均勻，警燈安裝高度不超過原車頂，安裝牢固，密封嚴密，保證不漏、不滲雨水。

2.6.2

警燈、警報器

雙電喇叭，100W警報器，麥克風，慢速雙音轉換調，符合GB/T 13954和GB 8108規定。

2.7

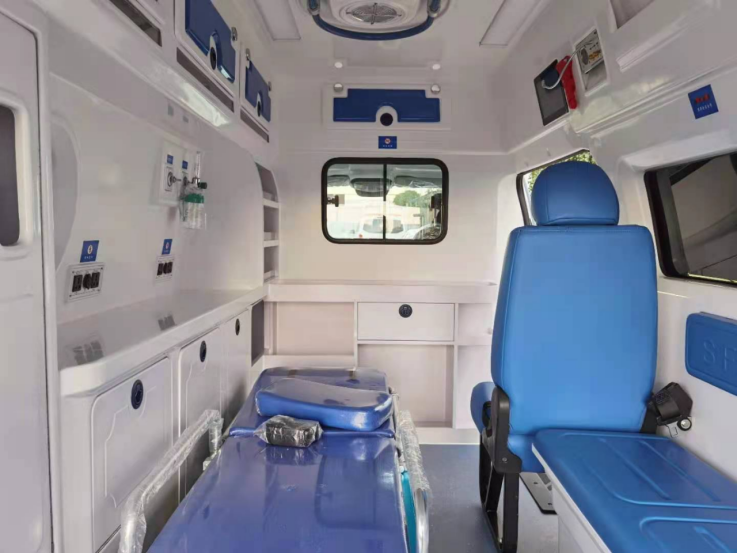

醫療艙及改裝

具體符合臨床實際使用需求

2.7.1

材料特性

防霉、防菌、防靜電、防潮、阻燃、易清洗、易消毒,高強度、高韌性、抗老化、無異味、無毒、安全性強。

2.7.2

中隔墻

中隔墻將駕駛艙和急救艙完全隔離

2.7.3

觀察窗

中隔墻上配有透明觀察窗。

2.7.4

密封隔離

中隔墻四周與車身連接處有專用密封條密封。

2.7.4

藥品器械柜

藥品器械柜可分別放置一次性床單、氧氣袋、注射用品、外傷包扎用品、隔離防護用品、插管箱、按壓泵、軟擔架、呼吸機、心電圖機、除顫儀等急救藥械。

布局要求

藥品器械柜的布置便于醫護人員的取放操作并有明顯標識。

2.7.5

器械平臺

為醫療艙左側從中隔墻往后ABS一次成型，應能夠放置監護儀、心電圖機、呼吸機、除顫儀等急救設備，安裝牢固，便于醫護人員的觀察和操作。

2.7.6

儲物盒

提供藥品存放盒，藥品分類并具有獨立存放區域，便于取放。

2.7.7

吊柜

吊柜及醫療器械柜為ABS一體成型，吊柜下方具有透明可觀察吊柜內所存放物品，吊柜具有上翻門及儲物盒。

3

內飾頂

采用ABS材料一次吸塑成型，頂部凸臺分別安裝消毒燈、手術燈、后照明燈、2組輸液架、U型、環形安全行車扶手，左側分別為4組吊柜，中隔墻上方為1組，右側長條座椅上方為2組儲物盒

3.1

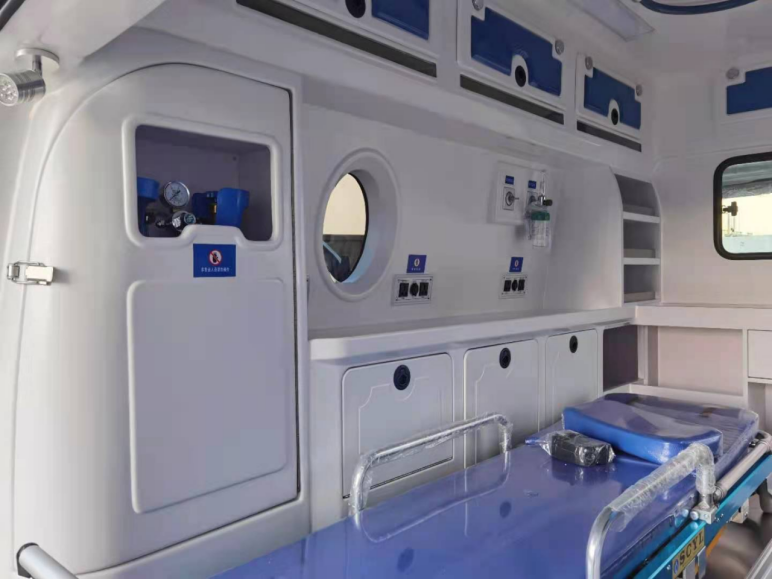

氧氣瓶柜

安裝于左側前方位置。

3.2

氧氣瓶

2個10L氧氣瓶。

a

防火性能

車廂內結構及裝飾材料的防火性能符合GB8410－2006《汽車內飾材料的燃燒特性》的要求。

b

安裝要求

醫療艙內飾安裝與救護車車身結構件或連接件牢固連接，并具有良好密封性和保溫性。

3.3

地板

該鋪地材料的燃燒性能等級為JT/T1095-2016 B1(B-s1,t0)級，符合要求。

3.4

護士椅

位于擔架前部朝向病員頭部，座墊采用冷發泡海綿，可折疊，附安全帶。符合GB 15083汽車座椅、座椅固定裝置及頭枕強度要求。

3..5

醫生座椅

位于擔架前部右側，朝前安裝，附安全帶。應符合GB 15083汽車座椅、座椅固定裝置及頭枕強度要求。材質為PU皮冷發泡一次成型

3.6

長排柜式座椅

醫療艙右側布置帶兩點式安全帶的2人長條座椅，材質為PU皮冷發泡一次成型，乘坐舒適。長條柜采用ABS材料一次吸塑成型，背部、頭頂部材質為PU皮冷發泡一次成型，長條座椅靠墊，長條柜帶上掀門，內部為儲物空間，附2個安全帶，每個座位上方有安全扶手

3.7

扶手

醫療艙內頂中間為U形環形扶手，在上下車安裝相應的安全扶手。

3.8

控制系統

外置式的手動備用控制系統，確保在故障狀態下，仍能使用醫療艙內電器設施。

3.8.1

備用控制系統

外置式的手動備用控制系統，確保在故障狀態下，仍能使用醫療艙內電器設施。

3..8.2

功能界面

控制屏上顯示12V、220V電壓、工作燈狀態、消毒燈、手術燈、

后照明燈、負壓裝置狀態等相關用電設備的工作狀態，能夠使

工作人員直觀的掌握用電設備的工作狀態并及時發現故障

3..8.3

操作方式

功能集成控制，直接在電容屏上觸摸操作

3.8.4

屏幕規格

顯示控制屏10寸，電容屏及薄膜開關

3.3.3

電源系統

24小時不間斷供電，可輸出220V，1000W純正弦波電源可供精密醫療設備使用，并在相應的位置安置了12V及220V電源插座。在220V電源輸出端安置了漏電及短路保護器。

3.3.4

專用電瓶

免維護汽車專用電瓶，容量不小于80Ah，在駐車時可供一些醫療器械使用。

3.3.5

逆變器

智能逆變，12V輸入，輸出為220V、1000W純正弦波電源。

3.3.6

供電要求

在車輛啟動狀態下，可實現24小時不間斷供電，可輸出220V，1000W純正弦波電源可供醫療設備使用，并在相應的位置安置12V電源插座兩只及USB插口一只，網絡插口一只220V電源插座六只。

3.4

外接充電系統

長時間駐車時，可外接市電對車載電瓶充電，也可直接為車載設備供電。

3.5

安全保護

電路設有相應規范的過載保護裝置，以確保醫療救護設備的電器正常使用。

3.5.1

供氧系統

隱藏式密閉管道氧氣，帶快速接口，即插即用，也可供其它用氣設備使用。

3.5.2

管道

隱藏式管氧氣，安裝、檢測便捷，預留呼吸機用氣接口。2瓶氧氣可自動切換。

3.5.3

氧氣瓶

10升公制自動切換氧氣瓶兩只，氧氣瓶符合標準，帶固定裝置。

3.5.5

高壓減壓閥

實現高低壓轉換，并帶有壓力調節裝置及壓力表。

3.5.6

濕化瓶

雙路即插即用濕化瓶。

3.6

殺菌系統

采用環形內嵌式紫外線消毒燈，可定時控制。

3.6.1

照明系統

3.6.2

工作燈

LED 長條燈帶共 2 條、醫療艙內獨立控制，照明燈與車頂內飾完美結合，同時便于拆卸維修：艙內光照充足均勻，光線柔和，亮度可調

3.6.3

后射燈

冷光源高亮度LED后射燈，適用于夜間照明。

3.6.4

對講系統

前后對講，雙向控制

3.7

輸液固定系統

在擔架車上方安裝3組輸液架，輸液掛鉤能同時滿足3袋以上的輸液需要。輸液袋，輸液瓶有固定裝置

3.8

通訊系統

在駕駛室和醫療艙相應的位置預留通訊系統的電源接線柱和安裝監控設備及GPS天線的空線孔。

3.9

其他

前后艙各配置滅火器1個；醫療艙配醫療垃圾桶一只（不銹鋼材質）

4

安全要求

每個座位配安全帶

5

保護措施

醫療艙內均為過度軟包裝，內部表面沒有尖銳的物體，所有醫療設備的掛鉤、托架應緊貼艙壁安裝，周圍有保護措施。

6

內壁加固

醫療艙內壁加固防撞處理。

7

防撞墊

側門上車頭部防撞保護。

8

醫療艙布局要求

8.1

有關清理病人呼吸道、呼吸、吸氧和負壓吸引的設備應安裝在離病人擔架床頭端附近的位置。

8.2

心電監護平臺、輸液裝置安裝在便于醫務人員操作的位置。

8.3

醫用消耗品、藥品、器械、工具等放置要便于醫生操作。

9

擔架系統

9.1

自動上車擔架

在醫療艙中間位置安裝自動上車擔架一套, 能夠快速實現高低位轉換，便于病人上下救護車。

承重200Kg

床面變位范圍：低位300mm、高位850mm；

床面尺寸1900mm*500mm；

靠背最大傾角75度；

腳輪直徑:125mm；

主體材質:鋁合金;

主體結構：鋁合金骨架、安全帶、護欄、角度可調、萬向輪，地板固定器。

9.2

擔架平臺

擔架安裝組合平臺，臺面上方安裝上車擔架，平臺內部放置鏟式固定擔架。

10

車載負壓設備

1.車載負壓設備一套。最大排風量≥ 600m3/h 負壓值范圍-10～-30Pa

2.車載負壓救護車排風凈化裝置必須提供國家空氣凈化產品及氣體檢測儀器質量監督檢驗中心出具的檢測報告。

3.高效空氣過濾器對粒徑 0.3μm 微粒氣溶膠的濾除率達到 99.99%

4.氣流進入負壓裝置經過紫外線，臭氧消毒后排出艙外。

5.主控板要根據用戶所設定的負壓值進行動態調整（即讓負壓值自動穩定在設定范圍），并且能根據用戶設定的負壓高、低值警報聲報警。

6.負壓裝置的顯示裝置使用先進的4.3寸帶觸摸液晶顯示屏，帶觸摸控制功能。能方便對負壓裝置的參數進行設定和校準。

7.壓差傳感器采用RS485通信方式的高精度傳感器，采集數據經過RS485方式傳送給觸摸屏顯示，采用數字傳輸?shù)呢?fù)壓值沒有有任何偏差，所以精度及高。

8.負壓裝置的主控板采用ARM32位高速微處理器，能實時采集負壓值并進行控制 ，由于風機采用直流無刷帶調速功能
